中望CADsketchup是一款應用于建筑領域的全新三維設計軟件，它有很多獨特之處，我個人覺得它的這些獨特抑或也是今后三維軟件發展的一種趨勢之一。那sketchup的獨特在于什么地方呢？我使用下來發現它為我們提供了全新的三維設計方式——在sketchup中建立三維模型就像我們使用鉛筆在圖紙上作圖一般，sketchup本身能自動識別你的這些線條，加以自動捕捉。它的建模流程簡單明了，就是畫線成面，而后擠壓成型，這也是建筑建模最常用的方法。sketchup絕對是一款適合于設計師使用的軟件，因為它的操作不會成為你的障礙，你可以專注于設計本身了。
sketchup建筑草圖大師軟件特色
1、獨特簡潔的界面，可以讓設計師在短期內掌握軟件。
2、適用范圍廣闊，可以應用在建筑，規劃，園林，景觀，以及工業設計等領域。
3、方便的推拉功能，設計師通過一個圖形就可以方便的生成3D模型。
4、快速生成任何位置的剖面，使設計者清楚的了解建筑的內部結構。
5、與AutoCAD，Revit,3DMAX，PIRANESI等軟件結合使用，快速導入和導出DWG,DXF,JPG,3DS格式文件，實現方案構思，效果圖與施工圖繪制的完美結合，同時提供與AutoCAD和ARCHICAD等設計工具的插件。
6、自帶大量門，窗，柱，等組件庫和建筑肌理邊線需要的材質庫。
7、輕松制作方案演示視頻動畫，可以全方位表達設計師的創作思路。
8、具有草稿，線稿，透視，渲染等不同顯示模式。
9、準確定位陰影和日照，設計師可以根據建筑物所在地區和時間實時進行陰影和日照分析。
10、簡便的進行空間尺寸和文字的標注，并且標注部分始終面向設計者。
sketchup建筑草圖大師安裝步驟

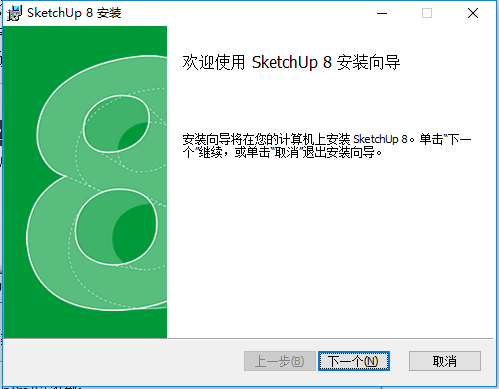

1、雙擊應用程序打開安裝向?qū)В瑔螕簟鞠乱徊健?/p>

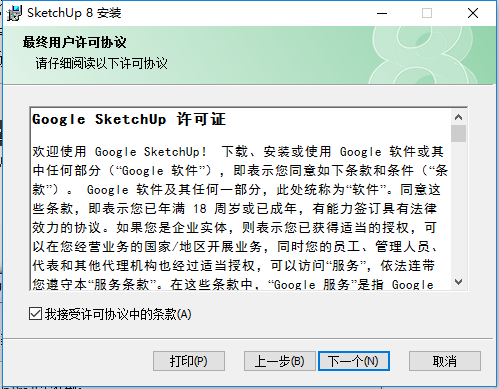

2、勾選【我接受許可協議】，單擊【下一步】

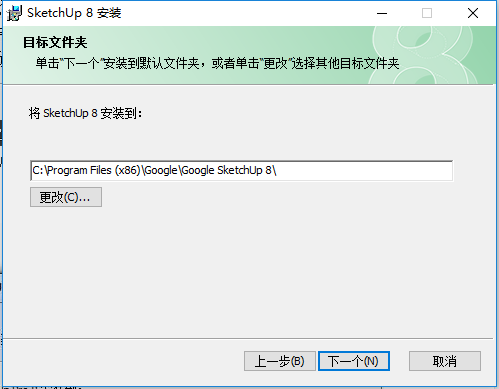

3、單擊【更改】選擇軟件安裝位置，默認C盤，確定后單擊【下一步】

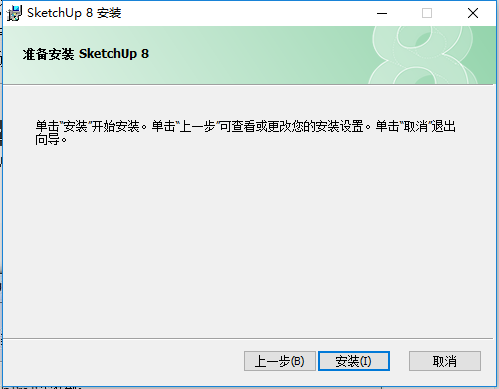

4、單擊【安裝】

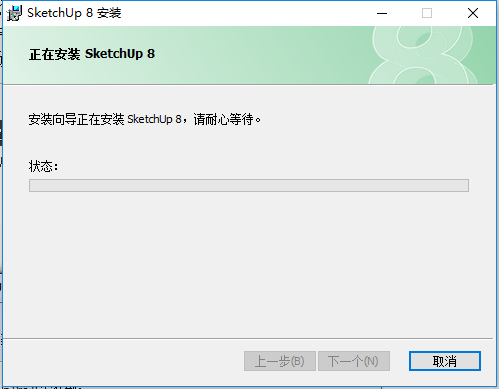

5、耐心等待一下

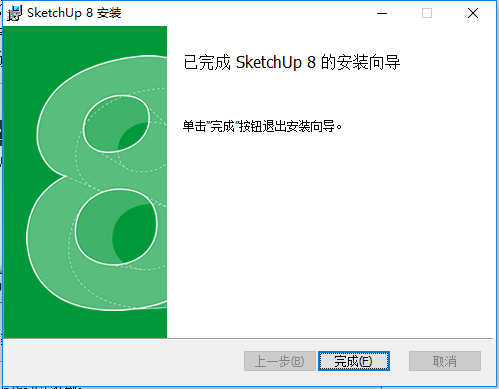

6、安裝完成
sketchup建筑草圖大師使用方法
【整理版】
選擇：按Shift選擇 /-;按Ctrl是 ;同時按Shift和Ctrl選擇是取消;雙擊是相連的面或線;擊三下選擇該線或面所在的整個物體;從左向右框選整體;從右向左通過局部來選整體
形狀：
矩形：確定一點拉出一條虛線的對角線，會有平方或黃金分割;用到矩形長寬不對時可即時修改：長寬同時修改則輸入(長度數值，寬度數值);只修改長度可直接只輸入長度數值;修改寬度則輸入(，寬度數值)
直線：按住Shift是推理鎖定，所需推理顯現后，鎖定
圓形：ns可以調整弧線的圓滑段數，默認是24條邊;也將圓轉化為其內接正多角形
弧線：輸入數字是弧線凸出長度;ns調整弧線的圓滑段(上限1024)，也可作等分線段;nr是弧線所在內接圓的半徑長;畫圓后改右下角框的數字,可以重新定義剛畫圓的半徑
正多角形：ns是重新定義內接正N角形
修改：
油漆桶：按Shift是賦所有;按Ctrl是賦關聯面;同時按住Shift和Ctrl是賦整體;按Alt是材質采樣
橡皮擦：按Shift隱藏掠過的線;按Ctrl柔化掠過的邊;同時按下Shift和Ctrl可取消邊線的柔化
編輯：
移動：軸線顯現后，按住Shift鎖定;按住Ctrl是拷貝
推拉：雙擊重復;Ctrl 切換創建新的起始面;Alt 推/拉的同時拉伸連接的平面
旋轉：按住Ctrl是拷貝;數值調整欄輸入旋轉角度
縮放：按住Ctrl以物體中心進行縮放;精確縮放：紅點出現后單擊，數值調整欄輸入數字選擇物體，用比例縮放命令，選擇縮放方向以后輸入-1，可以鏡相物體
偏移：紅點出現后雙擊重復操作上次偏移
復制：/x表示在輸入距離內等x份復制同一物體
縮放：角點或邊線上按住shift可等比縮放，邊線或角點上按shift可非等比縮放;ctrl鍵是按物體幾何中心進行縮放
刪除：編輯-刪除導向器，刪除所有輔助線和輔助點
標注：
尺寸標注：在該狀態，單擊選中線段就可以標注其長度，單擊選中圓弧可以標注其直徑，單擊選中圓弧可標注其半徑，還可以標注輔助線。雙擊尺寸時，其數值可以修改。窗口-場景信息-尺寸：可修改尺寸字體，顏色，標注端點形式，是否對其屏幕(即面對我們)，或?qū)ζ涑叽缇€(與被標注對象平行);對以前的標注樣式選中以后再“更新所選尺寸”即可修改樣式，或“選擇所有尺寸”即可修改所以尺寸樣式
文本標注：默認標注是選中點的xyz坐標值，選中直線非端點的某點可標注其長度，選中弧線非端點都某點標注的還是坐標，選中面內的某點標注的是這個面的面積。移動符號可以以前標注店為圓心修改標注箭頭方向;選中右鍵可以修改箭頭形式;窗口-場景信息-文字也可以修改文字標注樣式;在該狀態，雙擊屏幕可在所選處寫下屏幕文字
角度：在量角器狀態由始至終按住ctrl建可測量角度，而不安住ctrl時候可做角度輔助線，鎖定量角器所在平面用shift建;指定角度起始邊后，輸入斜率a：b，可以產生滿足斜率的角度輔助線
命令面板：
圖層：調出圖層在查看-工具欄-圖層;不能隱藏當前圖層;圖層管理器內必須選中顯示圖層顏色才會脫離默認顏色;單擊圖層管理器可縮小管理器頁面;選中某一物體右鍵可以找到與該物體同一圖層所有物體，而測面積指的是同圖層所有面的面積總和
群組：對其雙擊即可編輯;剪切粘貼的快捷鍵依舊適用，尤其是在組內外物體變化時候
被鎖定的物體被使用任何命令都不會有變化;而替換選擇項顯示的是講當前被創造組件的所有部分也作為組件形式顯示。相同組件在其中一個被修改時其他相同組件會同時改變，但是縮放除外;給面創作組件之時要選中總是面向相機
