Visual BasicProtelDXP官方版是款適合編程人員使用的pcd線路板設計工具。ProtelDXP采用一種新的方法來進行板卡設計，使你能夠享受極大的自由，從而能夠使你在設計的不同階段隨意轉換。ProtelDXP還具有豐富的設計功能，能進行原理圖的設計、印制電路板的設計、PCB板的設計等。
ProtelDXP軟件功能
1、整合式的元件與元件庫：在protel dxp 2020免費版中采用整合式的元件，在一個元件里連結了元件符號(Symbol)、元件包裝(Footprint)、SPICE元件模型(電路仿真所使用的)、SI元件模型(電路板信號分析所使用的)。
2、版本控制：可直接由Protel設計管理器轉換到其他設計系統，這樣設計者可方便地將protel dxp 2020免費版中的設計與其他軟件共享。如可以輸入和輸出DXP、DWG格式文件，實現和Auto CAD等軟件的數據交換，也可以輸出格式為Hyperlynx的文件，用于板級信號仿真。
3、多重組態的設計：Protel DXP支持單一設計多重組態。對于同一個設計文件可指定要使用其中的某些元件或不使用其中的某些元件，然后產生網絡表等文件。
4、重復式設計：protel dxp 2020免費版提供重復式設計，類似重復層次式電路設計，只要設計其中一部分電路圖，即可以多次使用該電路圖，就象有很多相同電路圖一樣。這項功能也支持電路板設計，包括由電路板反標注到電路圖
ProtelDXP軟件特色
1.分級線路圖進入
2.Spice 3f5混合電路模擬
3.Protel DXP2004完全支持線路圖基礎上的FPGA設計
4.設計前和設計后的信號線傳輸效應分析
5.規則驅動的板卡設計和編輯
6.自動布(Autorouting)
7.Protel DXP2004完整CAM輸出能力
ProtelDXP使用方法
Protel DXP 創建原理圖
1、打開Protel DXP軟件，我們需要先創建一個工程組。

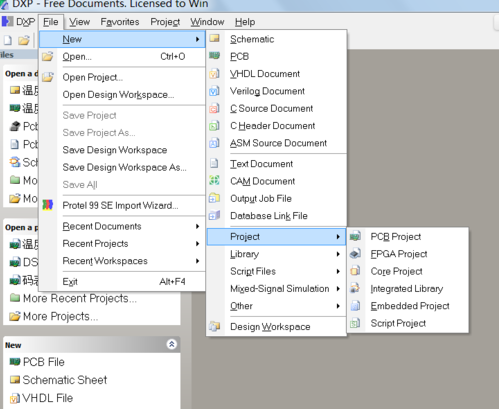

2、創建一個新工程，依次一級一級的菜單，【New】，【Project】,【PCB Project】。
3、創建一個SchDoc 電路原理圖文件。當我們做好這些準備工作后，便可開始畫圖了。
4、Protel DXP可以結合Proteus電路仿真軟件，Keil單片機C語言軟件,系統的學習單片機。
ProtelDXP常見問題
問：Protel DXP如何創建一個新項目?
答：1、在桌面上點擊打開Protel dxp應用程序;

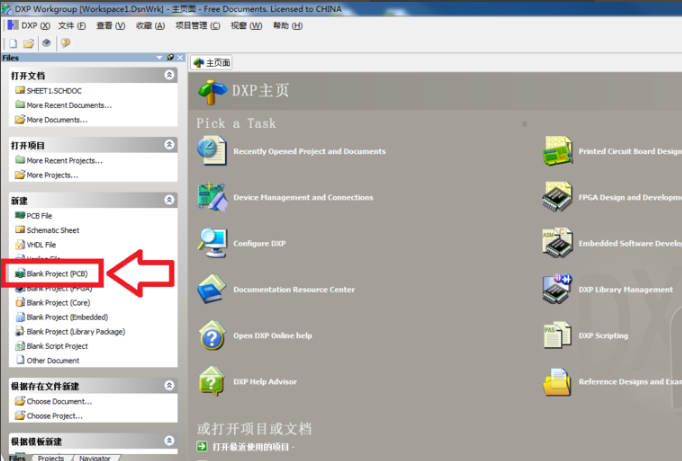

2、創建一個新的PCB項目有兩種方式，首先我們可以在左側的新建窗口中點擊Blank Project(PCB)選項;
3、另一種方式是打開菜單中的<創建>，然后依次打開<項目>——
4、我們將這個創建的項目進行保存，打開菜單中的文件選項，然后在下拉的列表中選擇保存項目;

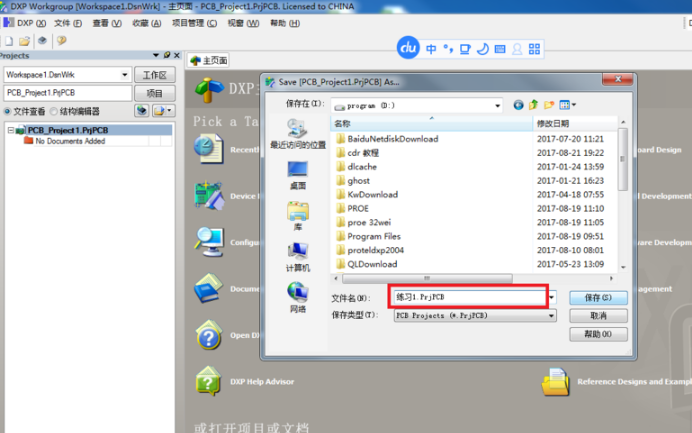

5、選擇我們要保存的路徑，這里我們將其命名為<練習1..PrjPCB>，然后點擊保存;
6、此時我們的項目就已創建完成;
問：CAD圖如何導入Protel DXP?
答：1、把CAD文件保存為2000dxf格式
2、在DXP軟件中新建一個Pcb板
3、打開工具欄上的《文件》，選擇《導入》，然后把單位改為mm。下面也有零點的選擇，你可以點擊選擇，然后在DXP中按照自己的意愿選擇零點
