源泉建筑插件正式版是款適合建筑以及裝修設計行業中使用的輔助繪圖插件工具。源泉建筑插件最新版可運行于 AutoCAD2000-2021(32bit/64bit),浩辰CAD8 等各個版本。源泉建筑插件還提供多用戶系統,你可以同時為多個公司繪圖,而擁有多個完整設置。
源泉建筑插件軟件功能
自動軸號尺寸線
command: azh
****選擇軸線自動布置軸號和二道尺寸線
請選擇軸線圖層 中的直線(最多只能處理二組方向的軸線):
● 只需一步:選擇選擇軸線
● 根據所選軸線自動布置軸號和二道尺寸線
● 不影響其他圖層
畫自動墻
command: ww
****畫自動墻,墻柱交叉處自動修剪墻體
當前墻的厚度為 200 偏心距為:0
Offset偏心距/Width墻厚/<墻的第一點>:
Offset偏心距/Width墻厚/<墻的第二點>:
● 就像畫直線一樣繪制平面墻體
● 碰到柱子柱內墻體被修剪
● 碰到墻體與該墻體交叉處被修剪
● 按下“W”鍵可以列表選擇墻厚
● 不影響其他圖層
智能墻剪 TW
command: tw
****智能墻剪,墻柱交叉處自動修剪
選擇要修剪墻體的范圍
拾取范圍的第一點:
拾取范圍的第二點:
● 只需一步:選擇修剪的墻柱范圍
● 柱內墻體被修剪
● 墻體與墻體交叉處被修剪
● 不影響其他圖層
源泉建筑插件軟件特色
提供中文簡體、中文繁體、英文三個語言版本,請對應下載;
提供多用戶系統,你可以同時為多個公司繪圖,而擁有多個完整設置;
你可以用毫米、厘米、分米、米甚至是英寸來繪圖,墻厚、圖塊等設置項會相應調整;
功能強大而簡單易用,完全不影響原有AutoCAD或天正的繪圖習慣;
門窗塊完全兼容天正3,可以互為使用;
"源泉設計"的所有命令均組織添加在原CAD菜單的最后一項,以方便查閱;
通過總覽命令,可以動態設置所有命令的快捷鍵,即時生效;
提供豐富的"裝飾構件"、"建筑構件"和"建筑符號"繪圖命令,建筑門、窗、墻、柱隨時隨地自動修剪;
提供類似 ACDSee 的圖庫管理,操作直觀、維護方便;
強化了 AutoCAD 的部分基本功能,如"文字處理、尺寸標注、圖層管理、編輯與繪圖"等等;
內置了將圖元導入Google Earth(谷歌地球)的轉換程序。
源泉建筑插件安裝說明
源泉建筑插件怎么安裝?

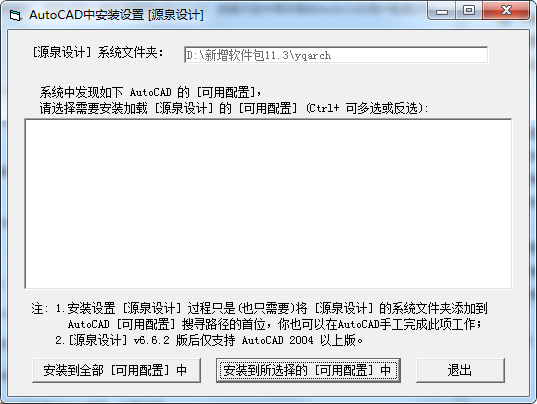

解壓在偶要下載下載的源泉建筑軟件安裝包,而后點擊一鍵安裝程序setup.exe,按提示選中需關聯的AutoCAD用戶配置文件(Profile)就可以簡單完成安裝設置過程
安裝注意:
如果上述方法安裝不成功,請將sys\install.vlx文件拖拽入AutoCAD繪圖區還可完成源泉建筑安裝;
強烈推薦安裝AutoCAD擴展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附帶此擴展工具,安裝AutoCAD時選擇安裝即可;
如果啟動文件sys\acad.lsp和你的自編程序沖突,安裝完后可直接刪除之,這個時候應該將源泉建筑啟動文件yqstart.lsp加入到AutoCAD的啟動組;
在天正建筑(5.0-8.5)環境下的安裝方法和上述相同。
源泉建筑插件更新日志
● 支持 AutoCAD 2020(32bit/64bit);
● 新添“尺寸標注-3點弧長標注(ddA3)”命令;
● 修改“設定圖紙比例并縮放各種建筑符號”命令,
如果在布局的視口中操作,會推薦當前視口比例;
● 修改“圖庫管理”命令,可兼容大多數筆記本小屏幕,改善搜索;
● 用戶系統配置文件config.txt中,
添加【圖庫管理使用36個縮略圖】選項(缺省no,使用25個縮略圖);
● 修改“修改標注精度(dd0)”命令,缺省值改為5;
● “Q5雜項命令面板”修改如下:
修改“尺寸驅動的拉伸”命令,窗選添“圈交”選項;
● 修正“解散編組(ggX)”命令一個小bug,感謝驚驚;
● 修改“設置轉換圖層快捷鍵”/“設置轉換線型快捷鍵”/
“設置轉換顏色快捷鍵(erK)”命令,需確認才轉換當前層/線型/顏色;
● 修改“繪制窗戶立面(WDE)”命令,添“2點畫窗立面”;
● “Q5雜項命令面板”修改如下:
修改“修剪幕墻橫線”命令,橫向線條可單線/雙線;
● 新添“內部圖庫(KK)”命令,用于收集動態塊;(感謝懶得理你整理)
新添“sys\blocks”文件夾,內部圖庫會另外不定期升級;
● 恢復“合并重疊線”命令;
● 新添“同時縮放視口外框及比例(vvSC)”命令;
● 修改“圖元原地縮放(aSC)”命令,幾何位置改為9個基點;
● 修改“遞增復制數值文字(1234)”/“給數值文字添加增量”/
“遞增塊內屬性域(sxZ)”等命令,可遞增字串中的漢字一至九;
● “Q5雜項命令面板”修改如下:
新添“顏色/線性/線寬恢復為bylayer(00)”命令;
新添“矩形對角線”命令;
修改“求面積/周長/墻面積”命令,屏幕字高改為跟隨圖紙比例;
● “Q6雜項命令面板”修改如下:
修改“點取面積輸出Excel當前格”等命令,屏幕字高改為跟隨圖紙比例;
小編推薦:源泉建筑插件作為一款久經風霜的,已經在一次又一次的版本中進行了更新?lián)Q代,給用戶帶來了極高的使用體驗,強烈推薦需要的用戶下載體驗,另外還推薦{recommendWords}等相關軟件下載使用。
