step7電腦版是一款專業可靠的西門子plc編程軟件，step7官方版擁有硬件配置和參數設置、通訊組態、編程、測試、啟動和維護、文件建檔、運行和診斷功能等功能，step7電腦版用SIMATIC管理器對項目進行集中管理，可以方便地瀏覽SIMATIC S7、M7、C7和WinAC的數據。

step7軟件介紹

　　Step7是一款強大的西門子PLC編程軟件。它主要用于西門子系列工控產品包括SIMATIC S7、M7、C7和基于PC的WinAC的編程、監控和參數設置，是SIMATIC工業軟件的重要組成部分。Step7具有硬件配置和參數設置、通訊組態、編程、測試、啟動和維護、文件建檔、運行和診斷功能等強大功能。同時程序中所有的功能均有大量的在線幫助功能，用戶只需用鼠標打開或選中某一個對象，按F1可以得到該對象的相關幫助。在Step7中，用戶可以很方便用項目來管理一個自動化系統的硬件和軟件，并可用IMATIC管理器對項目進行集中管理，它可方便地瀏覽SIMATIC S7、M7、C7和WinAC的數據。新版Step7基于舊版的基礎上新增和增強了許多功能，比如現在用戶可通過為CPU的集成PROFINET接口的程序控制的組態添加了SFB104 "IP_CONF"，以此擴展系統功能。同時它可通過添加用于啟用或同步用戶Web網頁的SFC99 "WWW"擴展系統功能。

step7功能介紹

　　縮短了工程組態時間

　　通過創新的編程語言以及集成的各種功能和圖形化組態方式

　　提高了調試速度

　　通過集成的系統診斷功能、實時跟蹤功能和高性能的在線功能以及快速高效的錯誤定位機制

　　降低了停機時間

　　通過 Web Server和 Teleservice，快速便捷地進行遠程維護和診斷

　　加強了投資保護性

　　通過重復使用各種組件、庫以及程序的高兼容性

step7軟件特性

　　一、操作系統

　　自V5.5版本的STEP 7起，支持操作系統MS Windows 7 Professional、Ultimate和Enterprise(標準安裝)。

　　組態和診斷硬件

　　1、自V5.5版本的STEP 7起，可以從多臺IO控制器創建I設備。

　　2、自V5.5版本的STEP 7起，可使用PROFINET共享設備功能。

　　3、自V5.5版本的STEP 7起，可以動態分配IP地址和設備名稱。

　　4、自V5.5版本的STEP 7起，可以為多個域組態介質冗余。

　　5、自V5.5版本的STEP 7起，可以為IO設備組態等時模式。

　　6、自V5.5版本的STEP 7起，可以直接從"Windows開始菜單"安裝硬件升級程序。

　　7、自V5.5版本的STEP 7起，可以管理Web服務器的用戶權限。

　　8、自V5.5版本的STEP 7起，可以通過安全的HTTPS連接訪問CPU的Web網頁。

　　9、自V5.5版本的STEP 7起，可以為TCP連接組態保持激活時間。

　　10、自V5.5版本的STEP 7起，可以同時為一個以上的模塊下載I&M數據(使用多項選擇)。

　　當前操作期間的組態更改(CiR)

　　對STEP版本進行升級時，STEP 7 V5.4版本之前(包含V5.4)關于用于PROFIBUS的RUN模式中的硬件配置(CiR)限制不再適用于V5.5版本。

　　二、標準庫

　　1、從STEP 7 V5.5版本起，通過為CPU的集成PROFINET接口的程序控制的組態添加了SFB104 "IP_CONF"，以此擴展了系統功能。

　　2、從STEP 7 V5.5版本起，通過添加用于啟用或同步用戶Web網頁的SFC99 "WWW"擴展了系統功能。

　　3、從STEP 7 V5.5版本起，通過添加用于接收數據記錄的SFB73 "RCVREC"和用于使數據記錄在I設備上可用的SFB74 "PRVREC"擴展了系統功能。這些SFB僅對S7-300 CPU有效。

　　4、自V5.5版本的STEP 7起，擴展了帶SSL-ID W#16#xy9C的系統狀態列表。這提供關于已組態的工具轉換器及其工具的信息。

　　5、自V5.5版本的STEP 7起，包括以下S7通信的FB：FB28 "USEND_E"、FB29 "URCV_E"、FB34 "GET_E"、FB35 "PUT_E"。這些FB僅用于S7-300 CPU，且僅位于通過集成PN接口的連接上。

　　6、自V5.5版本的STEP 7起，以下兩個通過Industrial Ethernet用于開放式通信的FB有了新名稱：FB 210 (原名稱："S5FW_TCP")現稱為"FW_TCP"，F(xiàn)B 220(原名稱："S5FW_IOT")現稱為"FW_IOT"。

　　三、報告系統錯誤

　　1、自V5.5版本的STEP 7起，可以選擇是否在啟動CPU時評估從站的狀態。

　　2、自V5.5版本的STEP 7起，在"消息預覽"、"打印"和"打印預覽"對話框中顯示或插入消息的附加文本。

　　3、自V5.5版本的STEP 7起，還可以下載在HW Config中通過"報告系統錯誤"生成的塊

　　四、系統診斷

　　自V5.5版本的STEP 7起，有兩個"十六進制格式的診斷"對話框：一個對話框用于PROFIBUS從站，另一個對話框用于PROFINET設備。

　　五、設置PG/PC接口

　　自V5.5版本的STEP 7起，無需安裝附加軟件即可使用USB編程器。已經在STEP 7中集成了所要求的功能。

step7安裝方法

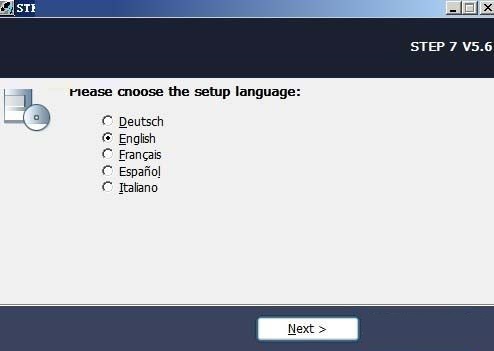

　　1.下載后雙擊“SIMATIC_STEP7_V56.exe”開始安裝，如下圖選擇安裝語言

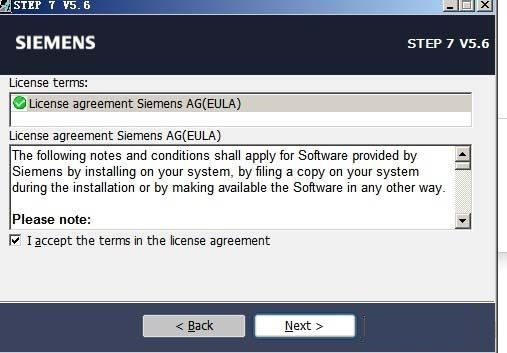

　　2.點擊next出現協議，選擇我同意，在i accept the前打勾

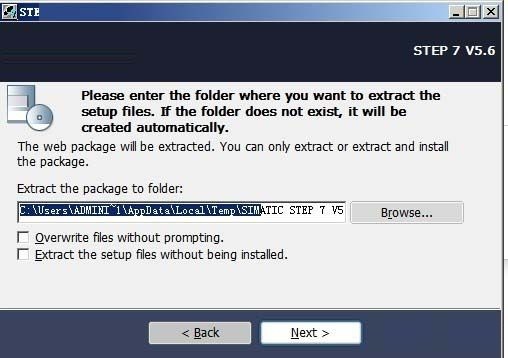

　　3.繼續next設定程序的提取目錄，小編這里保持默認

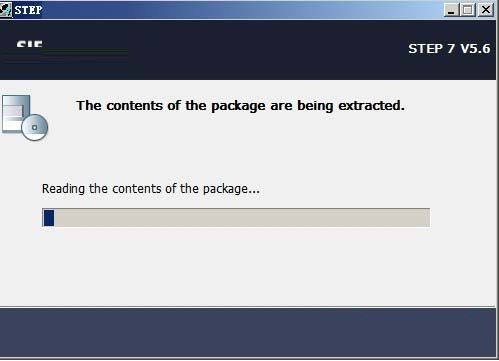

　　4.如下圖，正在提取STEP7 v5.6的安裝包中

　　5.完成后進入軟件的安裝界面

　　6.一直下一步直到安裝完成即可

step7使用說明

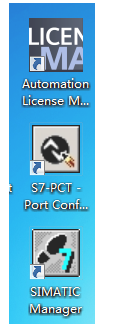

　　安裝好STEP7之后會出現三個圖標，如下圖所示

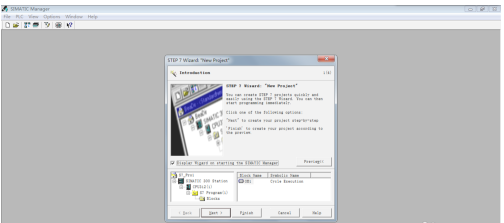

　　SIMATIC Manager就是STEP7編程界面，如下圖所示，打開后，大家會看到軟件自動彈處一個對話框，這個對話框就是工程建立的提示，一般可以通過此方法建立一個新工程。

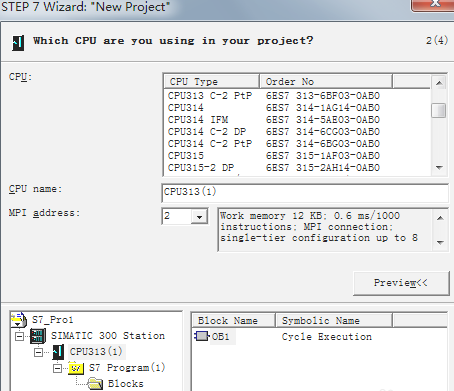

　　點擊NEXT，出現如下圖，此時需要CPU name需要選擇與其對應S7-300/S7-400 PLC的CPU型號一樣。MPI不需要改變。

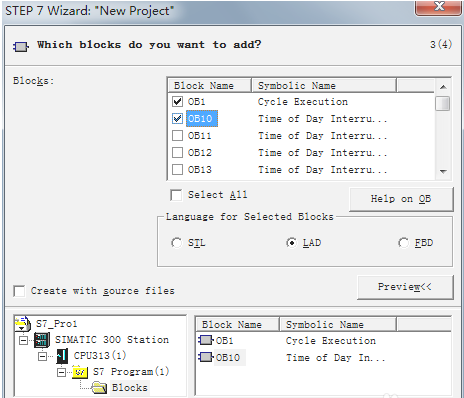

　　點擊NEXT，出現如圖，其中Blocks下拉框中，可以選擇OB塊，根據需要選擇OB1以及OB100，通常只需要用到OB1。而Blocks下拉框下面是編程語言的選擇，此時需要注意，我在這里選擇的是梯形圖語言也就是LAD，根據自己需要選擇語言。

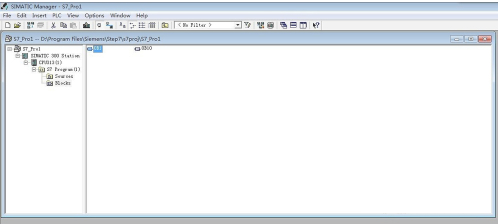

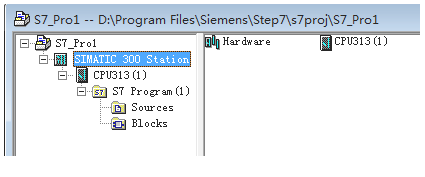

　　點擊NEXT，然后FINISH，一個新的工程項目就成功建立了。出現如下工程界面。

　　根據編程需要首先，是“硬件組態”，點擊SIMATIC 300 Station,右邊對話框中雙擊Hardware，就可以進行硬件組態了。

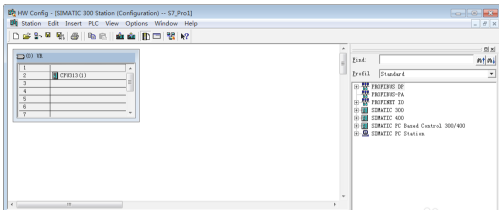

　　硬件組態需要根據用到的PLC進行組態的。根據PLC所有模塊的型號和排列順序，在硬件組態對話框的右邊進行各個模塊的添加。組態完成之后，點擊確定~~~注意：若只是進行仿真，可以跳過硬件組態這一步驟。

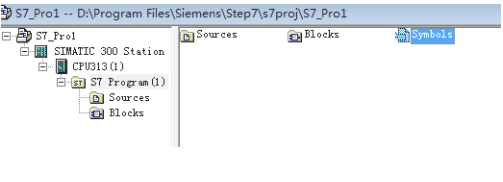

　　然后需要進行“地址分配表”的設定。點開S7 Program---雙擊Symbols

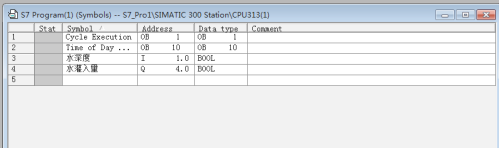

　　彈處地址分配表，此表主要是對編程地址和名稱的定義。如圖，我定義了一個輸入I 1.0，和一個輸出Q 4.0，并且定義了名稱。當所有地址分配好之后，保存，并退出。

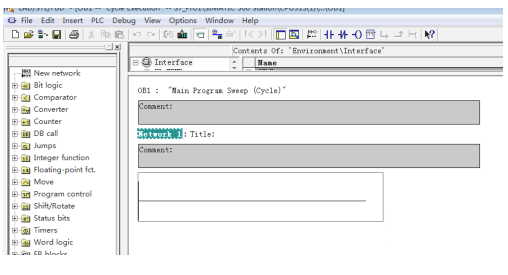

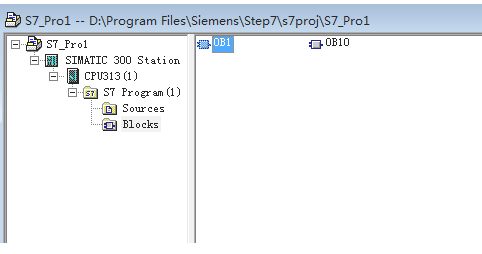

　　此時選擇Blocks---雙擊OB1塊，打開LAD編程界面。

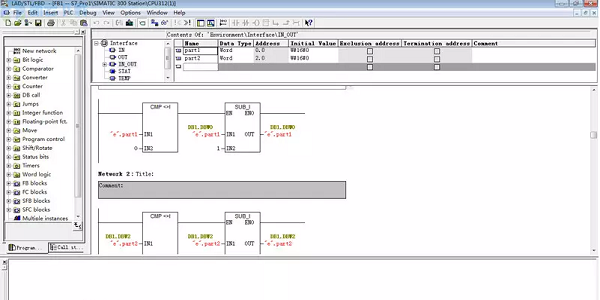

　　編程界面中，左邊是各個功能塊和開關符號的添加、以及新網絡的添加。根據自己的需要可以進行各種程序的編程。需要注意的是：若程序有錯誤，保存OB塊時會提醒，編程對話框也會在下面提示;第二，OB100僅僅能實現掃描功能，若不需要可以不添加。
